江苏自强ZDMS0.6/5S-ZQ型消防水炮布线

江苏自强ZDMS0.6/5S-ZQ型消防水炮系统布线：

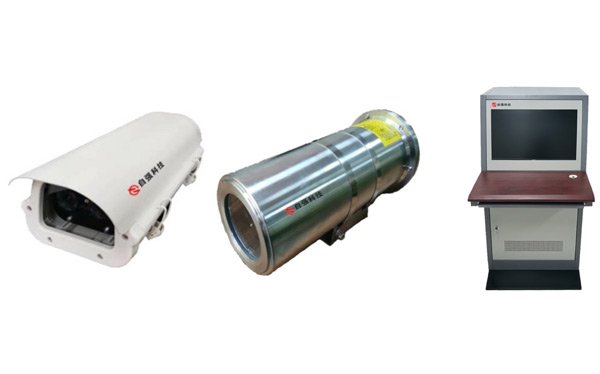

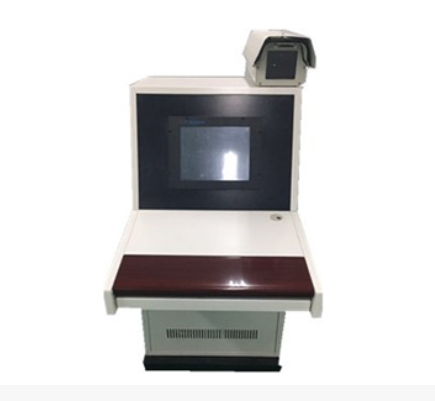

ZDMS0.6/5S-ZQ型消防水炮系统主要是由自动消防炮、消防管道、水流指示器、电磁（动）阀、检修阀、现场视频CCD、火灾探测组件、现场区域控制箱、声光报警器、手动报警按钮、手动控制器、火灾报警控制器、视频图像记录仪、消防水泵、储水池、水泵接合器，线缆等组成。

1、水炮到现场区域控制箱：RVV3x1.5(水炮电源线220V)+RVSP2x1.5(水炮控制线）

2、电磁阀到现场区域控制箱：RVV2x1.5(电磁阀电源线）

3、现场区域控制箱到末端试水装置：RVV3x1.5(末端试水装置电源线)+RVSP2x1.5(信号总线)

4、现场区域控制箱到消防报警主机：RVV3x2.5(电源线)+RVSP2x1.5(信号总线)+RVSP2x1.5(远程控制线)

5、水炮到消防报警主机：SYV-75-5(视频线)。（水炮不带视频时，则不需布视频和远程控制线，系统也不具备远程控制功能）

6、消防报警主机到水泵房：RVV4x1.5(启泵线，启泵反馈线）。

注意：本系统中所有控制和信号线缆应采用双绞屏蔽线缆。此线缆为弱电线缆，不能与电磁阀电源线共管敷设，采用线槽敷设时，须采用分隔线槽。
